一、材料簡介

OXD? -200聚氯乙烯（PVC）防水卷材以聚氯乙烯（PVC）樹脂為基料，加入一定量的增塑劑、抗老劑、穩定劑、紫外線吸收劑、潤滑劑、填充劑以及其他加工助劑經一次擠出成型的新型高分子防水卷材。產品符合GB 12952-2011《聚氯乙烯 （PVC） 防水卷材》的要求，卷材自粘層的性能符合GB/T  23260-2009《帶自粘層的防水卷材》的要求。

二、產品特性

拉伸強度高，伸長率延展性好，收縮率小，尺寸穩定性良好；

耐老化、耐化學腐蝕、耐根穿刺性能優異；

具有良好的可焊接性，接縫熱風焊接后與基材成為一體，搭接無脫落剝離情況；

具有良好的水汽擴散性，冷凝物易排釋；

高、低溫柔韌性好，適應環境溫差變化性好；

采用環保原料與技術，無環境污染，使用壽命長；

維修簡便。

三、使用范圍

主要應用于屋面、地下室、人防工程、綜合管廊、地鐵隧道、水庫堤壩、糧庫、垃圾填埋場等工程。

四、推薦方案

部位

推薦做法

備注

五、施工工藝

1、工藝流程

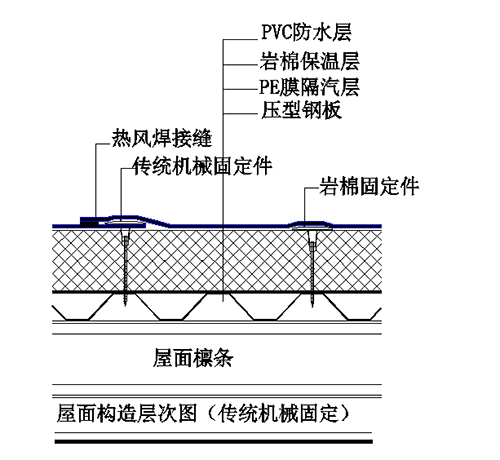

基層驗收→鋪設PE膜隔汽層→巖棉保溫層鋪設→鋪設PVC防水卷材→有穿孔固定件固定→搭接邊焊接→細部處理、收口處理→驗收

2、基層驗收

2.1輕鋼屋面基層驗收包括以下幾點：

（1）確定鋼板厚度≥0.75mm，否則應進行拉拔力測試，確保系統安全可靠性。

（2）確定女兒墻內墻板安裝完成。

2.1檢查安全問題：

（1）檢查天溝安裝固定完成。

（2）檢查屋脊安裝補強鋼板。

（3）各洞口臨邊設置警示帶或安全網。

（4）防水施工面壓型鋼板螺釘安裝完成。

2.3 L 型板補強

在女兒墻、天窗、風機洞口等根部需協調相關單位安裝L 型鋼板補強，施工時將U型壓條螺釘固定在L型鋼板上。L型鋼板厚度不應小于0.8mm。

3、鋪設PE膜

施工時自然滾鋪即可，完成面平整不褶皺、不空鼓。PE膜搭接處采用丁基膠帶進行粘接，丁基膠帶經過特殊的工藝流程生產出來的環保型無溶劑密封粘結材料，主要用于PE 膜連接密封，阻斷氣流的作用。

當屋面有女兒墻時，周邊PE 膜應沿墻面向上連續鋪設，高出保溫層上表面不應小于150mm。

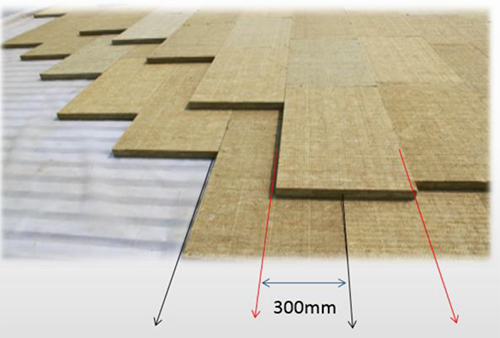

4、鋪設巖棉

將巖棉板平行屋脊鋪設，接縫要緊湊、密實。巖棉鋪設需錯縫鋪設，上下之間也要錯縫鋪設。

立面巖棉一般采用單層鋪設，每塊巖棉要用專用墊片進行固定。

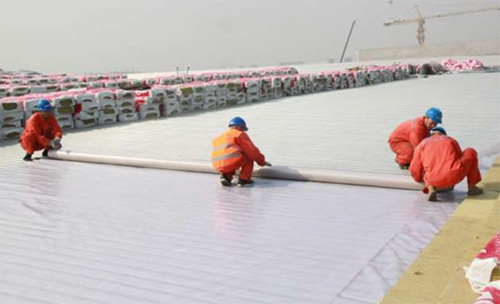

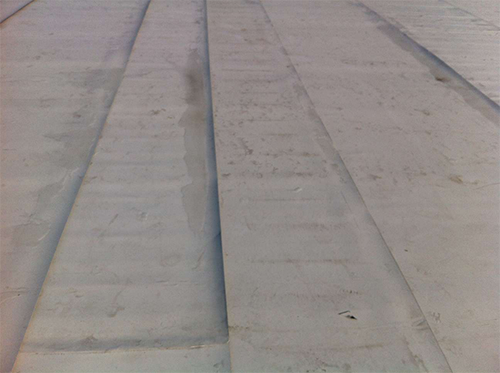

5、鋪設PVC防水卷材

由二人為一組，將卷材抬至施工面一端，自然打開鋪設，隨鋪隨調整方向，確保搭接邊寬度。

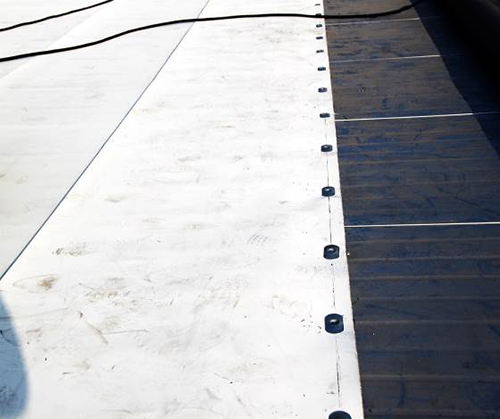

 6、有穿孔固定安裝

首先需要技術部門針對項目特點進行風荷載計算，制定合理的固定件布置方案，根據方案進行彈線。沿直線安裝墊片，這樣將提高系統性能，有助于更輕松地識別卷材下的墊片。安裝固定件時，注意控制螺釘嵌入力度，不可過于松弛（墊片不能旋轉為準），不可過于緊固（墊片變形或保溫板凹陷）

 7、搭接邊焊接

（1）防水卷材搭接部位焊接面擦拭干凈、干燥，采用自動焊接機進行焊接，由專人操作，保持2.5-3.5m/min(爬行焊機速度和溫度依據天氣情況而定)的速度穩定行走。

（2）自動焊接無法操作的部位手持式焊接機，采用熱風焊接，焊接時焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應有呈亮色熔漿滲出，不應出現漏焊、跳焊、燒焦或焊接不牢現象，焊接時不得損害非焊接部位的卷材。

卷材的搭接寬度

搭接方向

短邊搭接寬度

長邊搭接寬度

                                                                                                         （短邊搭接覆蓋條）

8、細部節點收口處理

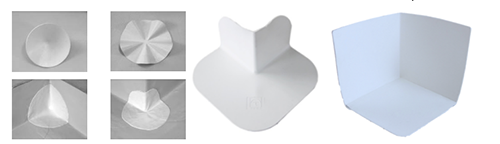

8.1陰陽角

陰陽角部位應用陰陽角預制件進行處理， 確保節點的完整性。

8.2收口處理

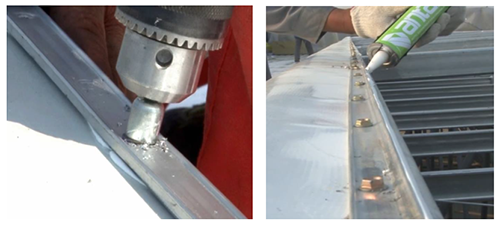

安裝壓條之前，需預先在卷材下方打一道密封膠，再用壓條壓緊卷材，將密封膠擠出。

壓條外口再次打密封膠密封即可，兩次打膠時間間隔應連續，使膠融為一體。

8.3出屋面管道

屋面排氣管主要用于基層防潮排氣作用，合理的布局可以增加屋面使用壽命，防水層到排氣管時應保證收口的密封效果。

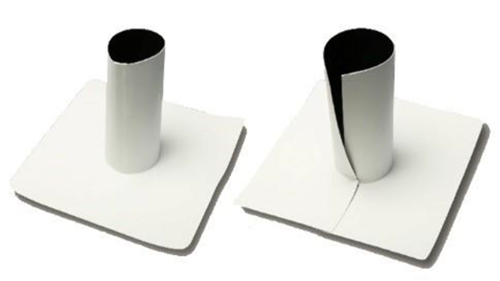

施工過程中應采用預制件系統，將出屋面排氣管進行包裹，側面開口部位進行手工焊接，根部與大面卷材焊接。收口位置安裝金屬喉箍并填充密封膠，預制件上反高度應≥250mm。

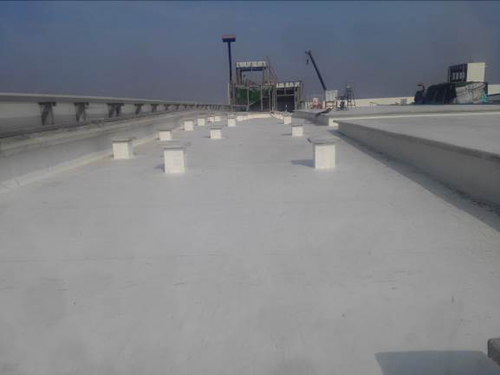

 8.4設備基座

設備基座進行防水施工時，防水層包裹設備基座的立面，在轉角部位安裝陽角預制件，卷材立面采用高分子專用收口壓條進行收口處理，并應用耐候型密封膠進行密封處理。

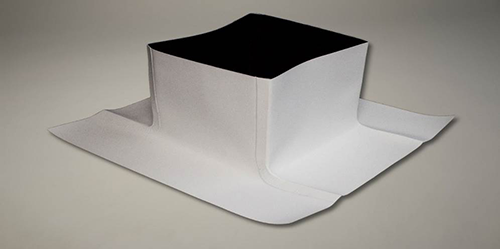

設備基座也可以采用整體式的設備基座預制件，增強節點的防水整體性能。

六、示意圖
